AG体育官方网站卡套式系列管接头的工作原理docx
栏目:行业资讯 发布时间:2024-06-19

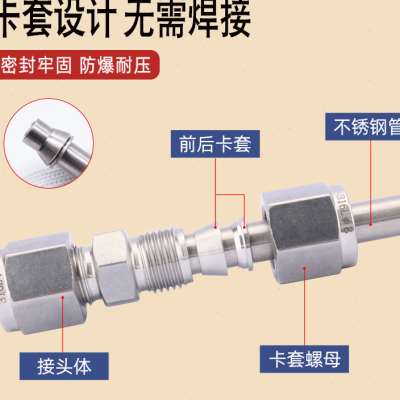

   卡套式系列管接头是一种用来密封及加紧导管材料的机械装置。接头的机械 优点和几何形状使该机械装置成为一个能够防止泄露的密封件组件。  装配接头组件时,只需把导管插入一个成套组件,当管子达到最底部,接触 到接头体的凸肩即可。沿顺时针方旋转卡套螺母时,所产生的机械推力在卡套螺 母和接头体之间把接头组件的两个卡套向前推动。该机械推力逆着前卡套②的锥 形背面推动后卡套③,同时,推力把前卡套推入接头体



AG体育官方网站卡套式系列管接头的工作原理docx

  卡套式系列管接头是一种用来密封及加紧导管材料的机械装置。接头的机械 优点和几何形状使该机械装置成为一个能够防止泄露的密封件组件。

  装配接头组件时,只需把导管插入一个成套组件,当管子达到最底部,接触 到接头体的凸肩即可。沿顺时针方旋转卡套螺母时,所产生的机械推力在卡套螺 母和接头体之间把接头组件的两个卡套向前推动。该机械推力逆着前卡套②的锥 形背面推动后卡套③,同时,推力把前卡套推入接头体的锥形渐缩口中。后卡套 被向内的径向作用力挤压到导管上,此时,把前卡套抽出、在接头体的锥形渐缩 表面上形成整面的密封。当用手旋转感到已经拧紧的时候,从该手动拧紧位買把 卡套螺母再旋转1・1/4圈,即可确保密封件所受的推力均匀。这样就可以保证在 高压和超高頁空的环境中仍能够获得有效的密封效果。

  ■要想使接头处的连接不会发生泄漏,导管的 切口必须平直。建议使用优质的切管刀,切管刀 的刀片应与需要切割的导管材料相适配。

  ■不要为了缩短切割时间而把切管刀的每圈切 口切得很深。这样做会使导管出现加工硬化的现 象。

  ■必须清理导管末端的毛刺,以免对管接头造成 损坏,同时,这样做还可以保证导管能够达到接 头的底部。

  ■使用弓锯(钢锯)切割导管时,想要获得平直 的管端,必须使用钢锯导向块AG体育官方网站

  = 不要用老虎钳夹持导管将要插入接头的部位(老虎钳会在导管上造成伤痕,该伤痕可能会 导致泄漏,还可能使导管变成椭圆形)。

  导管上的刮痕可能会引起泄漏。因此,搬运管材时,小心轻放,以便减少泄漏的风险,做 到这点十分重要。

  如果要从成卷的铜管卷盘中取用铜管,应先握住管材的末端,然后向外滚动铜管卷盘,让铜 管平放在平坦的地面上。
