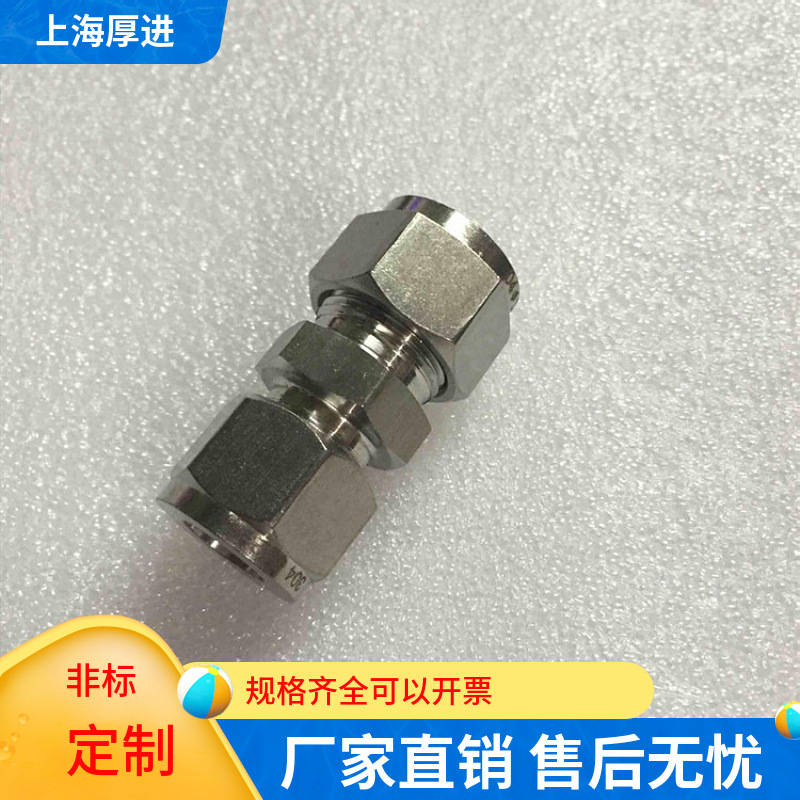

不锈钢卡套接头及管路系列产品基础知识 不锈钢材料基础 不锈钢全称为不锈耐酸钢，它分不锈钢与耐酸钢两大类。其中能抵抗大气腐蚀的叫不锈钢，能抵抗化学介质(如强酸，强碱)腐蚀的叫耐酸钢。 不锈钢从组织结构分奥氏体、马氏体、铁素体、双相型、沉淀硬化型，最常用有奥氏体、马氏体两种。 不锈钢包含的合金元素 不锈钢主要是在钢中加入了Cr、Ni、Mo等稀有元素。 一般而言，含铬量大于12%的钢就具有不锈钢的特点。 不锈钢为什么不生锈？ 不锈钢不生锈的实质是不锈钢暴露于空气时在表面迅速形成一 种钝化膜，从而阻止了进一步的氧化。 这种钝化膜,主要成分为铬铁化合物(FeCr)2O3。具有很强耐酸、抗腐蚀性能。 不锈钢材料一般用途 奥氏体一般用于加工零件、结构件。常用的牌号： 1Cr18Ni9（302） 1Cr18Ni9Ti、 Y1Cr18Ni9（303） 0Cr19Ni9（304） 0Cr17Ni12Mo2（316） 00Cr17Ni14Mo2（316L） 都是奥氏体不锈钢。 关于302、303、304 什么东西选用302、303、304 302 含碳量最大0.15％；一般用于普通拉伸件AG体育官方网站，装饰用，生活用品用 304 含碳量最大0.08％；一般做管道 303 基本成分与302一致，但是含硫量高，达到0.15％，具有良好的切削加工性能，可以大幅降低加工成本。一般用于机加工零件 关于316和316L有什么不同 为什么零件选用316或者316L，能否互换。 主要区别316 含碳量最大0.08％，316L 含碳量最大0.03％。碳受热很容易形成碳铬化合物析出，造成局部Cr含量下降，严重影响不锈钢的耐腐蚀能力。需要焊接的产品材质选用316L。 通常情况下，316的强度会略高于316L的材料，所以一般卡套接头采用316材质。 不锈钢产品常用的其它材料 聚四氟乙烯—PTFE（Teflon?，杜邦） 工作温度-200～250℃，化学稳定性最好，材料偏软，有冷流性，材料有微屑脱落 聚三氟乙烯—PCTFE（Kel-F?，3M） 工作温度-200～120℃，化学抗力仅次于PTFE，材料强度高，用于压力高，洁净要求高的地方 氟橡胶—Viton?（杜邦） 工作温度-40～200℃，化学稳定性好 特气产品常用的其它材料 Monel? 镍-铜合金，百分比约63/28 Hastelloy? 镍-铬-钼合金，百分比约56/22/13 Alloy400 镍-铜合金，百分比约66/32 Vespel? 聚酰亚胺 高强度，高耐磨性，使用温度达288℃。 Kalrez? 全氟橡胶 类似四氟的抗腐蚀性，使用温度达316℃ 洁净技术基础 洁净技术源于20年代，美国空军导航陀螺仪的制造要求洁净的生产环境，以提高成品率及产品寿命，产生最早的洁净生产概念； 50年代初随着HEPA（高效空气粒子过滤器）的问世，出现最早的洁净室（无尘室）； 洁净等级 空气洁净度的等级是按照单位体积的规定粒径的粒子个数划分的。 一般采用10的倍数分级：如10级、100级、1000级、10000级。 10级表示每平方英尺大于0.5μm尘粒数目小于10pcs；转换为公制就是352pcs/m3。 洁净对气体产品的要求 要求产品材料本身不产尘 气体流道有很高表面质量 要求几乎绝对的无泄漏，安全可靠 电子气体 半导体行业常用气体包括硅烷（SiH4），磷烷（PH3），锗烷（GeH4），三氟化硼，三氟化磷，四氟化硅等 这些气体均易燃，有腐蚀性，且大部分剧毒。要求使用产品绝对安全 不能采用橡胶密封，必须使用金属对金属的硬密封结构。 不锈钢产品介绍 管道连接方式 管道有多种连接方式 焊接（对焊和承插焊） 直接管螺纹连接 美标NPT螺纹（牙型角60°），国标管螺纹G和R系列（牙型角55 ° ） 单卡套连接 双卡套连接 扩管（涨管）接头连接 法兰连接 双卡套接头 1947年由美国SWAGELOK开发，采用双套圈结构。 连接紧密，几乎无泄露。 耐压性能好，与管路接为一体。 安装非常方便，无需特别工具。 STAINLESS STEEL FERRULE GRIP AREA HARDNESS 双卡套接头 装配方式 将管子插入接头底部，手拧紧螺帽 用扳手锁1-1/4圈，3/16”（4mm） 以下锁3/4圈，即可紧固。 双卡套性能 卡套接头强度大于管道强度，既便管道破裂，卡套接头不会脱离、破坏。 拆卸后可复用，复用次数超过25次。重锁紧时一般锁到原位置后再锁1/12圈。 双卡套接头性能 完全可替换性，可与swagelok完全互换。 He泄漏检测，不大于1×sec 高低温测试（-40℃到150℃） 振动试验（10-20Hz振动1000,000次） 管道要求 相对而言，使用卡套接头对管道的要求要高一些。 一般要求管子外径尺寸公差小于±0.1mm 管口切口正直，表面无明显划伤。 管口保持一定的圆度，不能为椭圆。 不锈钢管道工作压力 系统温度影响系数 管道 Tube pipe Tube 外径为公称尺寸，一般冷拉或挤压 Pipe 内径为公称尺寸，铸造、锻造、焊接 *** 卡套接头只能用于 tube 不锈钢阀门 目前我们生产的卡套阀门包括： 针阀（NV系列） 球阀（BV系列） 单向阀（CV系列） 膜片阀（DV系列） 不锈钢阀门 针阀----流量调节阀 主要调节气体流量大小 结构简单，一般较少用于半导体、高纯气体行业做开关阀 系列号按照通径（或者说Cv值）大小分类 不锈钢阀门 球阀----开关阀 开关能力最好 按结构分单片式、双片式、三片式三种形式 单片式：结构简单、技术要求高、加工精度要求高。应用于仪器仪表及高纯气体行业。 不锈钢阀门 不锈钢单向阀 最高使用压力3000psi 开启压力有4种规格：1，3，10，25psi 密封材料标准配置为氟橡胶（Viton）,另有多种选择，如氯丁橡胶，聚四氟乙烯等 不锈钢阀门 膜片阀----开关阀 内部结构简单，一般用于半导体、高纯气体行业做开关阀 其它不锈钢产品 不锈钢过滤器 过滤精度有5、10、50μm三种规格 * * 不锈钢气体系统实例 Twin Ferrule Body Seal Tube Seal Tube Sizing Angle Line Load Isolation Points Secondary Tube Seals Body Seal Tube Seal Body Tube Stop Summary ROCKWELL B Scale ROCKWELL C Scale BRINELL Hardness Number VICKERS Hardness Number 70 80 90 100 20 30 40 50 60 70 700 600 500 400 300 200 150 150 200 300 400 500 600 700 900 TUBE CORE STAMPED PARKER SUPARCASED TUBE SKIN NITRIDED PARKER Sizes 4 and larger Suparcased SWAGELOK Sizes 4 - 32 Nitrided, Optional Non-Nitrided GYROLOK Sizes 4-8 Stamped, Sizes 10-16 Nitrided and Plated MOST MANUFACTURERS Nitride Sizes 4 and Larger S O F T H A R D CHECK TUBE INSERTION INCORRECT CORRECT 液压破坏试验装置
